一、小型網絡

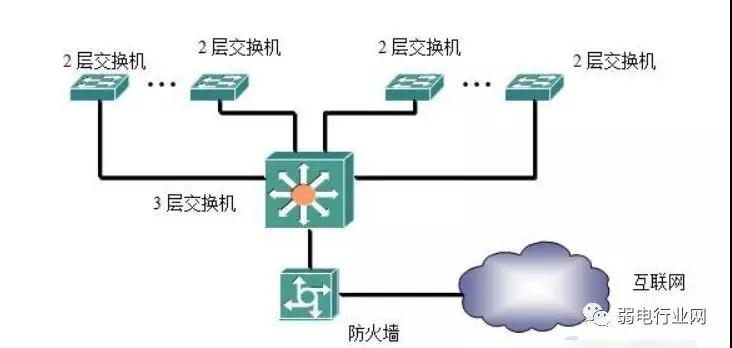

在此方案中，把各個辦公室劃分為獨立的vlan并設置一個單獨的子網，使用2層交換機來進行接入層，使用中型3層交換機作為核心交換設備來在各個子網間進行數據轉發，防火墻運行轉換后連接到互聯網；

每個2層交換機接入12個左右個用戶，并把中型3層交換機的每個接口都設置到不同的vlan之間去，這樣做的目的是使各個辦公室之間的數據不互相干擾，相應也就提高了每個辦公室的上網速度；每個辦公室之間的數據都是通過中型3層交換機進行3層轉發的，因為交換機的線速轉發性能，辦公室之間的數據交換并不會出現丟包現象。

上圖中的2層交換機建議使用具有16個100M以太網接口或者更多接口的交換機，當然，如果是監控攝像機碼率比較高的話，100M交換機估計不行。

該組網方案中并沒有出現匯聚層的設備，因為網絡的規模太小，就沒有必要了。

二、中型企業網絡

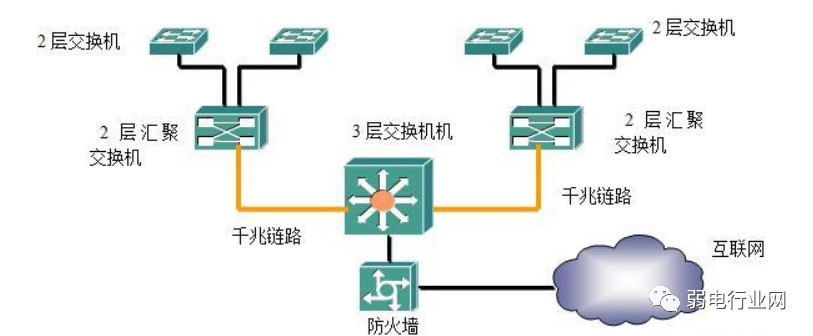

我們把接入用戶規模在300-800的企業網稱為中小型企業網，網絡一旦規模大了，就不好管理了，就不能使用原理的小型網絡的組網方式了，對于這樣的網絡，可以使用下面的組網方式：

隨著網絡中用戶數量的增加，我們仍然使用2層交換機作為純粹的接入設備，在圖中增加一種設備（2層匯聚交換機）來進行匯聚。

在2層匯聚交換機與3層交換機之間采用千兆線路進行連接，這樣作可以避免由于在網絡中數據經過的設備數量增加，為了不導致網絡中的數據交換產生較大的延遲。

2層匯聚交換機應該具備眾多的100M以太網接口（可匯聚多個2層交換機）和多個千兆以太網接口（提供高速上連能力）。該交換機應該支持全線速轉發，支持IEEE802.1q、端口聚合（Trunk）、端口速率控制、優先級隊列管理等功能，以滿足各種接入場合下的特殊要求。

比較小型企業網的組網方案與中型來說，可以看到，網絡只是添加了幾臺匯聚層的2層交換機和接入層幾臺交換機，以前的設備都仍然可以使用，因此網絡升級的費用相對來說不高。在實際企業中，企業網絡會隨著用戶數量的增加而需要重新規劃，那么這種升級方式就使用的比較多。

三、中大型企業網絡

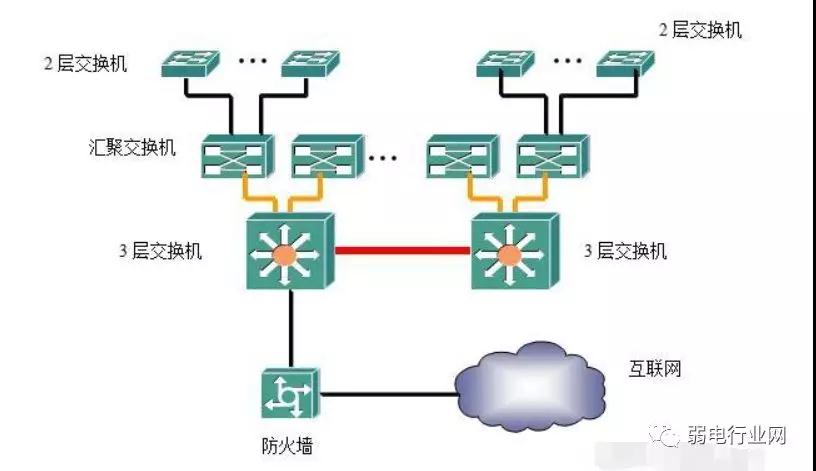

對于用戶數量超過1000但是少于3000的企業網絡，我們的組網方案為：

首先看這個網絡拓撲圖看擬有點復雜，但仔細分析它也是與上面的中型網絡原理一樣，隨著網絡規模的進一步擴大，只使用一臺3層交換機作為網絡核心交換可能會降低網絡的處理性能，壓力過大，會存在一些資源不足的問題。

所有用戶產生的流量都會到達這臺設備，那么它需要處理的協議數據報數量也就非常龐大，因此如果對于這樣規模的網絡如果還只使用一臺核心設備，那么其CPU將會非常繁忙，在應答用戶的數據時延遲必然加大，給用戶的感覺就是網絡的速度好象變慢了。因此，需要增加一個3層交換機來分擔這種壓力，這就是網絡中出現多個3層交換機的原因。

在3層交換機之間的連接上，可以把多個千兆鏈路聚合后形成1個更高速率的連接，這樣，在多個3層交換機之間并不會導致數據阻塞，仍然保持了網絡的高速交換特性。

四、大型企業組網

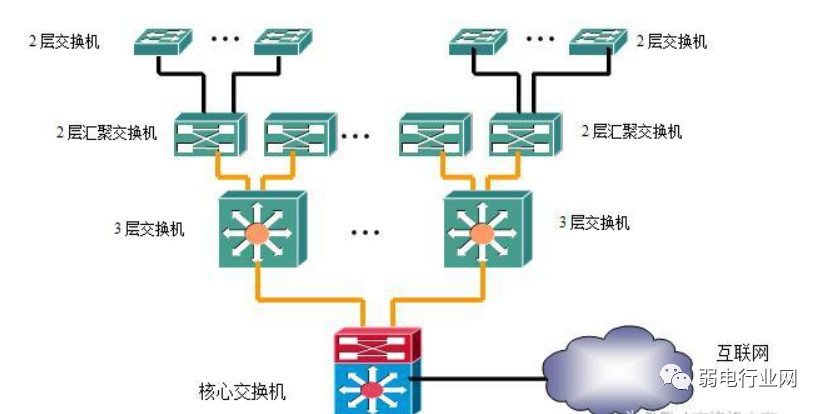

如果用戶的數量超過了5000，我們將其定位為大型企業網，對于這樣的網絡，我們的組網方案為：

首先我們可以分析下這個拓撲圖，多了一些交換機。

對于這樣大規模的網絡，如果采用多臺（比如超過4臺）3層交換機作為核心設備，那就會加大網絡數據交換的延遲（可能有些數據需要經過所有的3層交換機，再算上經過2層接入交換機以及2層匯聚交換機的延遲，將導致數據轉發延遲過大，從而導致網絡速度的下降）。

所以，需要引入大型交換設備（核心交換機或者核心路由器）來減少數據經過設備的數量。

核心交換機(或者核心路由器)的功能一般都非常強大，因此可以將它直接與互聯網相連接，如果企業網需要非常高的安全性，當然也可以在核心交換機與互聯網之間使用專門的防火墻設備。

至于接入層是選擇百兆交換機還是千兆交換機，這個可以根據用戶量帶寬而定，前面有講到過相關內容。
